封头中椭圆的和蝶形的有什么不一样

10点的时候看到一篇新闻讲的是关于蝶形分封头和椭圆封头的差别，我仔细看了看，还是蛮不错的就是其中有一些细节他们可能是没有实践操作经验，略有差别，再次我给予完善，这样能让更多的人方便了解，希望对大家有所帮助



碟形封头与椭圆形封头在选用时其主要区别是什么?

根据安装的要求选用，这个在选用时好像没有什么区别，日本及台湾设计的多选用碟形封头，大陆设计的一般选用椭圆封头。不过记得有本书（书名忘记了）上介绍说椭圆封头要好一点。理由是：椭圆封头在内压作用下趋圆外压作用下趋扁与和其连接的筒体恰好相反。也就是说在连接部位产生相反的径向位移，互相加强抵消了大部分径向位移使封头周向压缩（拉）应力筒体周向拉（压缩）应力减少。所以选用椭圆封头最好。

椭圆封头好,因为椭圆封头和筒体连接时是没有凸变,它有弯曲半径是连续的,不产生应力;所以可以用在较高压力的容器当中,而碟形封头连接处是不连续的,产力应力,一般应用在低压容器当中.

使用哪种封头好坏主要依据是在相同条件下哪种封头的计算厚度小即为：好如果选用符合JB4746《钢制压力容器用封头》标准的椭圆封头和碟型封头，用椭圆封头相对好点，因为根据GB150的计算相同压力、温度、直径的情况椭圆封头计算的壁厚要小当选用非标准的椭圆封头，和碟型封头的话，根据计算来确定吧，并不是计算的椭圆封头壁厚都小于碟型封头的。大家可以根据GB150去算一算看看，当然当计算的压力如果超出150的范围了应选用相应的标准。只要理论基础正确，从数据计算的角度出发处理解决自己的问题是一个可靠的方法。X5
相对来说椭圆封头比碟形封头受力上要好一些，但相同直径的封头椭圆的要比碟形的深一些，制造难度上就比碟形的稍大，消耗的材料多，成本就高一些，而容积上的差异还是较小的。


哪个好，哪个不好，要根据设计的实际情况来判。

1、 椭圆封头在内压作用下趋圆外压作用下趋扁与和其连接的筒体恰好相反。也就是说在连接部位产生相反的径向位移，互相加强抵消了大部分径向位移使封头周向压缩（拉）应力筒体周向拉（压缩）应力减少椭圆封头和筒体连接时是没有凸变,它有弯曲半径是连续的,不

2：产生应力,所以可以用在较高压力的容器当中,而碟形封头连接处是不连续的,产力应力,一般应用在低压容器当中;

3、在制造上，特别是对冲压成形的、蝶形封头好加工的多.实践出真知.

椭圆封头简介：

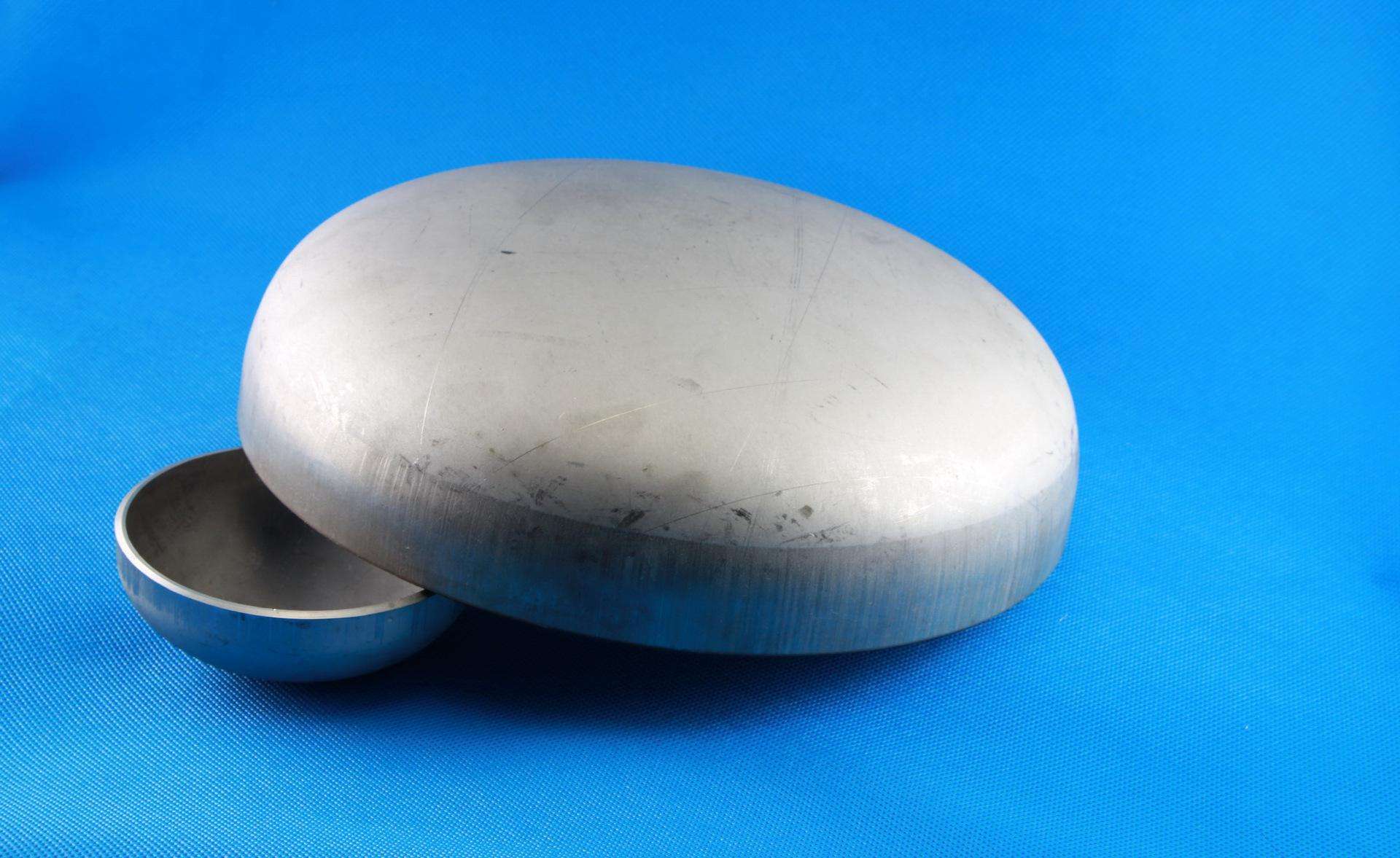

椭圆形封头是由半个椭球面和短圆筒组成，直边段的作用是避免封头和圆筒的连接焊缝处出现经向曲率半径突变，以改善焊缝的受力状况。由于封头的椭球部分经线曲率变化平滑连续，故应力分布比较均匀，且椭圆形封头深度较半球形少的多，易于冲压成型，是目前中低压容器中应用较多的封头之一.

蝶形封头简介：

蝶形封头是带折边的球面封头，由球面体、过渡环壳和短圆筒三部分组成，从几何形状看，蝶形封头是一不连续曲面，在经线曲率半径突变的两个曲面连接处，由于曲率的较大变化而存在着较大边缘弯曲应力。该边缘弯曲应力与薄膜应力叠加，使该部位的应力远远高于其他部位，故受力状况不佳。但过渡环壳的存在降低了封头的深度，方便了成型加工，且压制蝶形封头的刚模加工简单，使蝶形封头的适用范围较为广泛。

从分布情况和消耗量来看：

1）应力分布情况：在直径、壁厚、设计压力相同的条件下各种封头应力分布友好到坏的顺序是：半球形、椭圆形、蝶形、锥形、球冠形、平板形。椭圆形封头的最大应力值和与其相连接的圆筒体中的最大应力值相等，便于筒体强度设计；碟心封头有两处连接边界，受力不及椭圆形。

2）金属消耗量：在相同设计条件下，各种封头的金属消耗量按下列顺序依次增大：半球形，椭圆形，蝶形，平板形,综上所述，椭圆形封头综合性能优于蝶形.


总结：

以上就是小编我为大家总结和补充的一些关于 椭圆封头还有蝶形封头的选用的差别。希望对大家今后购买的时候有所帮助。
